ANT3118，2×40W，無濾波器，低靜態電流，D類音頻功率放大器，TSSOP28封裝兼容TPA3110

特性

?  輸出功率

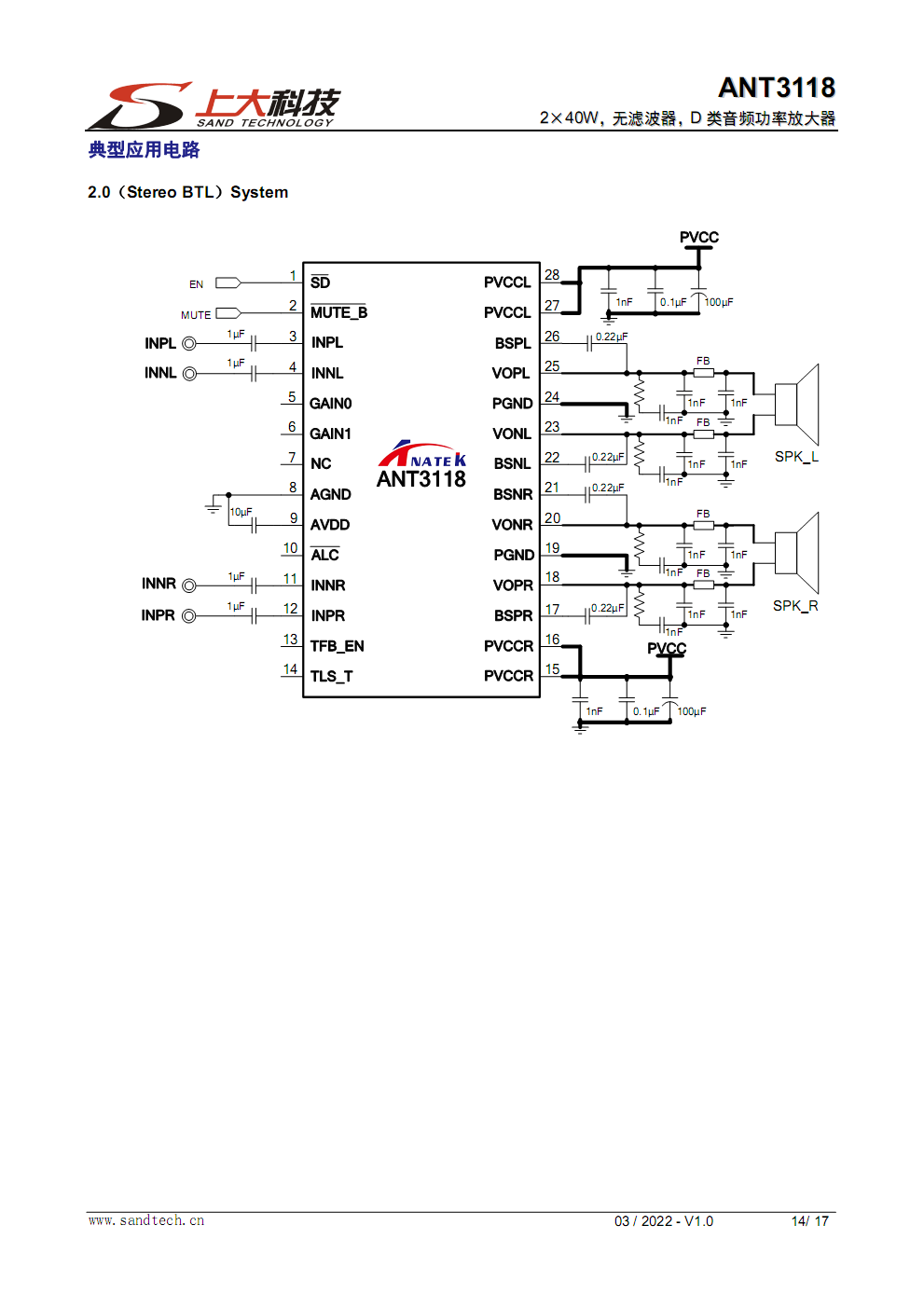

BTL：2×40W (8Ω，24V，THD+N=10%)

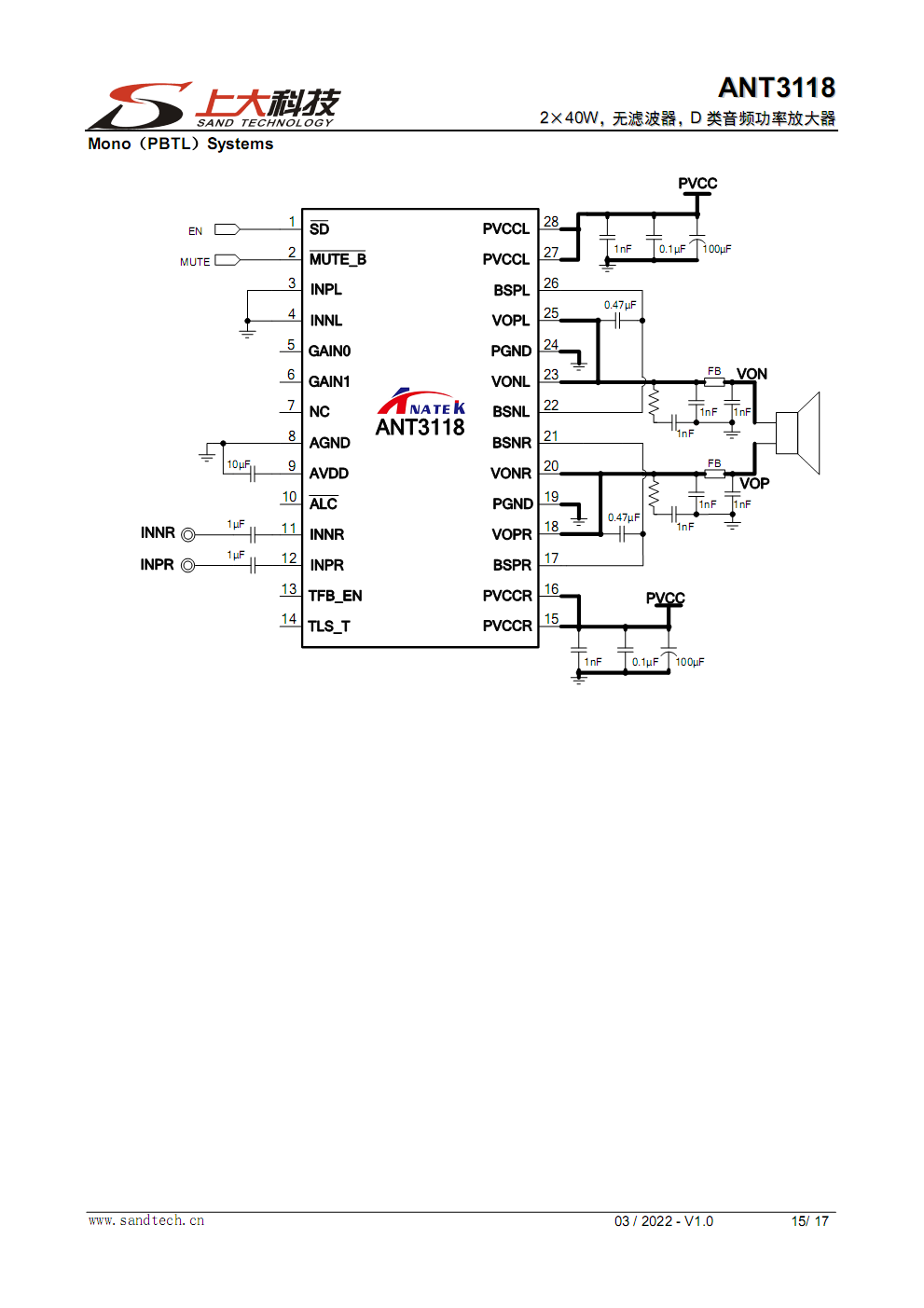

PBTL：80W (4Ω，24V，THD+N=10%）

?  PVCCL/R 支持寬電壓供電，范圍5.5V - 26V

?  20mA@24V 靜態電流

?  效率高達93%

?  4 級增益可調

?  優異的上、下電pop-click 噪聲抑制

?  抖頻設計超低EMI

?  TFB 溫控設計

?  2 擋防破音設計

?  內置過熱保護，短路保護，過壓保護，欠壓

保護功能

?  無鉛無鹵封裝，ETSSOP28

概述

ANT3118 是一款高集成度、高效率的雙通道D類音頻功率放大器。支持 BTL 和 PBTL 模式輸出，供電電壓范圍 5.5V-26V。 雙通道 BTL模式下輸出功率可以到 2×40W(8Ω，24V，THD+N=10%)，單通道 PBTL 模式下可以輸出 80W（4Ω，24V，THD+N=10%）。ANT3118 采用新型PWM脈寬調制架構，降低靜態功耗，提高效率，  PWM 采用擴頻技術，大幅降低了EMI輻射，在功率和喇叭線長一定的范圍內，可以用磁珠替代電感方案，從而優化成本和電路面積。

ANT3118支持2檔防破音設計，用戶可根據自己的喜好設置不同音質。

ANT3118的TFB溫控設計確保在安全溫度范圍內輸出功率最大化。

ANT3118內置過熱保護，短路保護，過壓保護，欠壓保護，防止芯片在非正常工作條件下?lián)p壞。

應用

?  大功率藍牙音箱

?  AI音箱

?  2.1 聲道音箱

?  LCD電視

更多資料請與我們聯系！
