CS5363E，18V以內不挑電池類型，輸入自適應及NTC功能，4A異步降壓多節鋰電池充電管理IC

概要

CS5363E是一款20V耐壓，1-4節鋰電池或1-5節磷酸鐵鋰電池異步降壓性充電管理IC。集成功率MOS，具有最大4A的充電電流能力，充電電流可以通過外部電阻靈活可調。

CS5363E內置輸入自適應環路，可只能調節充電電流大小，防止拉垮適配器輸出，可匹配所有適配器，輸入自適應點通過外部分壓電阻靈活可調。 CS5363E通過外部電阻，可分別獨立調節過充電結束電流以及過充電壓。

CS5363E具有完善的保護功能，包括輸入欠壓和過壓保護、電池充電過壓和短路保護、電池溫度保護、芯片過溫保護、充電超時保護。此外芯片通過外接的LED指示燈?？蓪Τ潆娺^程實現全程監控。

描述

寬輸入電壓范圍：3.6V-20V

輸入自適應功能，自適應點外部可調

最大4A充電電流，充電電流外部電阻可調

充電終止電流獨立可調

恒壓充電電壓獨立可調

NTC功能

電池零漏電（不帶路徑的應用）

±1%電池過充電病毒

支持雙路LED充電狀態指示

400KHz開關頻率

電池充電過壓，短路保護

IC溫度自適應調節，IC過溫保護

應用

磷酸鐵鋰電池包                                                  便攜式工業和醫療儀器

鋰電電池包                                                         電動工具

筆記本電腦

封裝

ESOP16

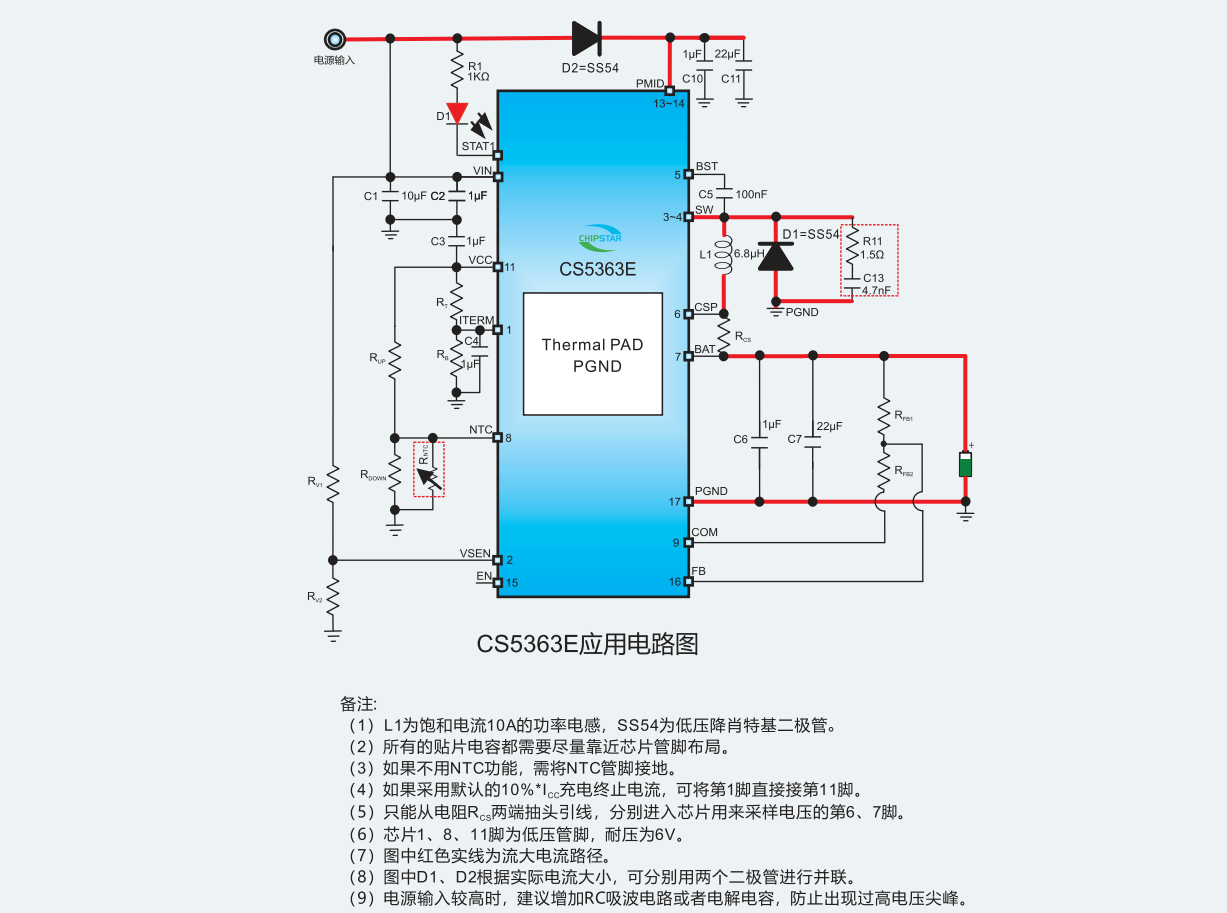

典型應用圖

更多資料請與我們聯系！
