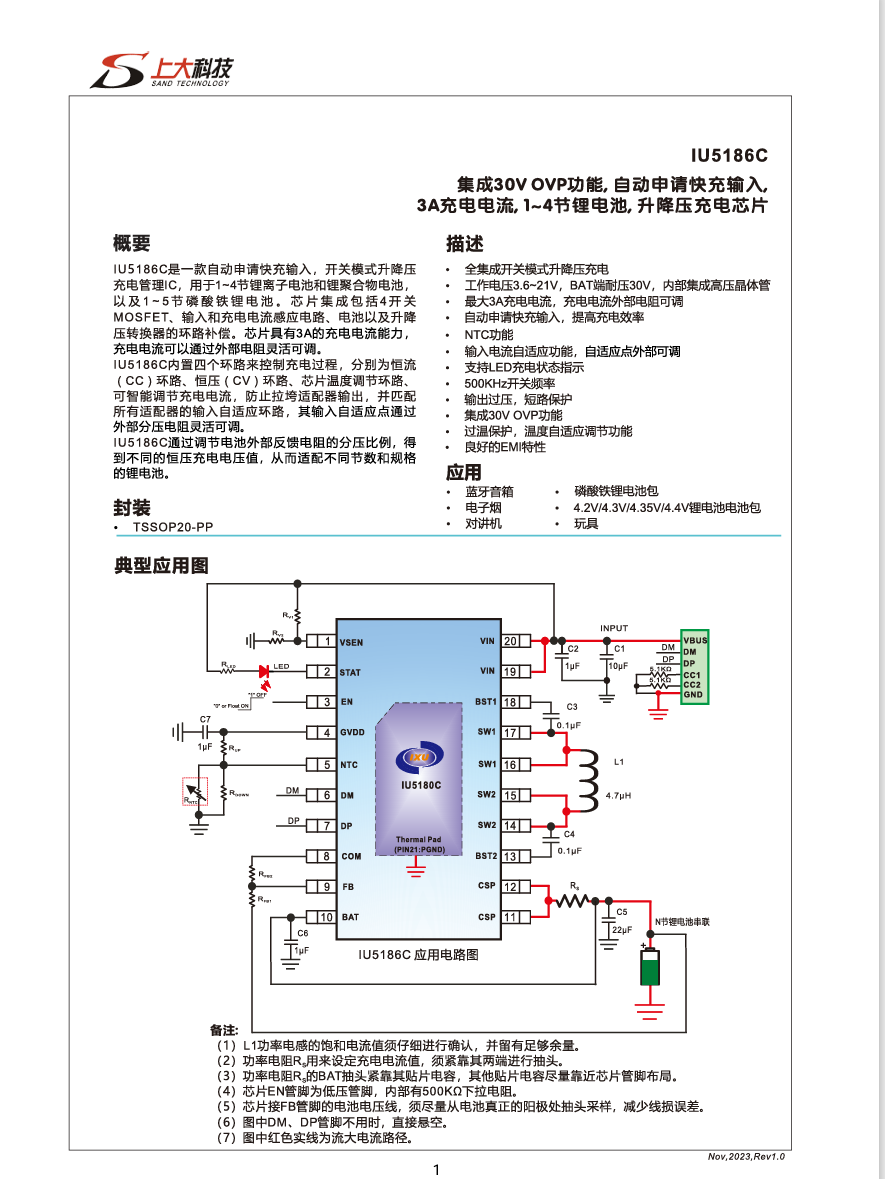

IU5186C集成30V OVP功能，自動申請快充輸入，3A充電電流，1節,2節,3節，4節鋰電池,升降壓充電管理芯片

概要

IU5186C是一款自動申請快充輸入,開關模式升降壓充電管理IC,用于1-4節鋰離子電池和鋰聚合物電池,以及1-5節磷酸鐵鋰電池.芯片集成包括4開關MOSFET、輸入和充電電流感應電路、電池以及升降壓轉換器的環路補償。芯片具有3A的充電電流能力，充電電流可以通過外部電阻靈活可調。

IU5186C內置四個環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適應環路，其輸入自適應點通過外部分壓電阻靈活可調。

IU5186C通過調節電池外部反饋電阻的分壓比例，得到不同的恒壓充電電壓值，從而適配不同節數和規格的鋰電池。

描述

全集成開關模式升降壓充電

工作電壓3.6-21V，BAT端耐壓30V，內部集成高壓晶體管

最大3A充電電流，充電電流外部電阻可調

自動申請快充輸入，提高充電效率

NTC功能

輸入電流自適應功能，自適應點外部可調

支持LED充電狀態指示

500KHz開關頻率

輸出過壓，短路保護

集成30V OVP功能

過溫保護，溫度自適應調節功能

良好的EMI特性

封裝：TSSOP20-PP

應用

1-4節鋰電池，1-5節麟酸鐵鋰電池的電子產品

免費提供樣品，全程技術支持。更多應用資料，請聯系我們。
