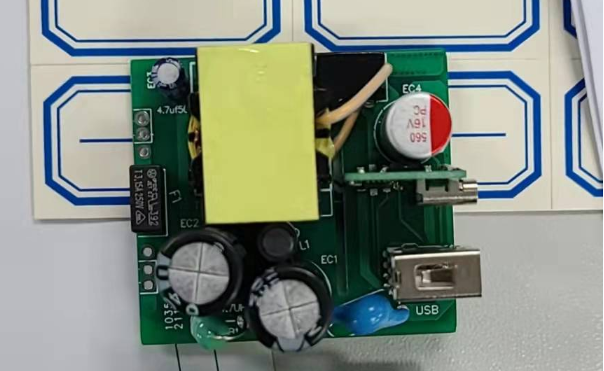

低成本，高性能25W  A+C快充充電器方案

該方案采用（硅動力）SP6639DFL+SP6516FD+（速芯微）FS8623，實現低成本，超簡外圍，25W  A+C快充充電器，帶功率平衡；

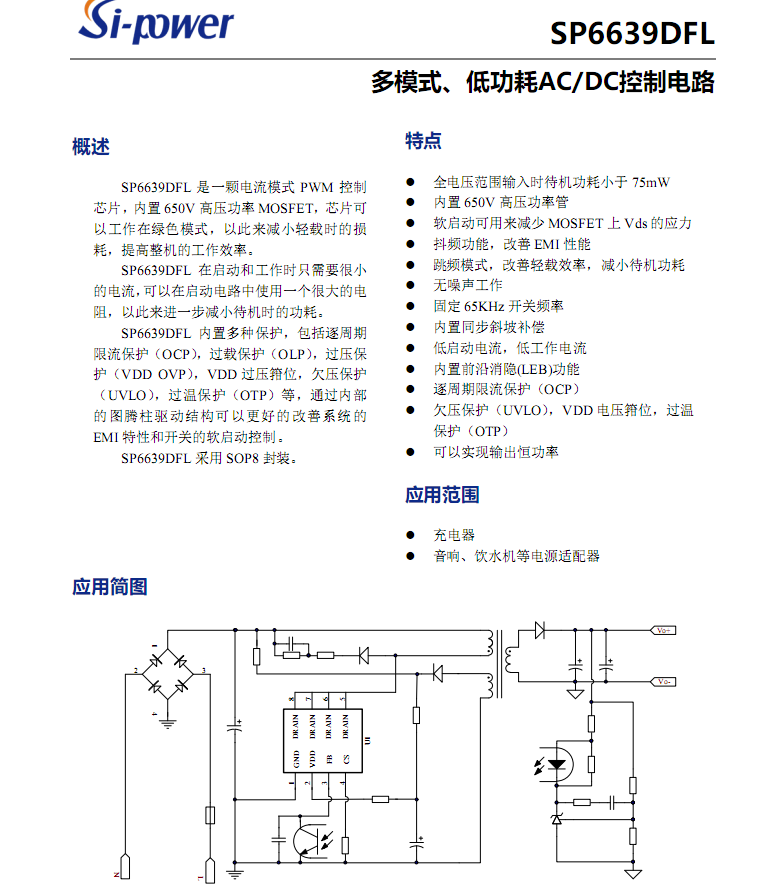

主控SP6639DFL 是一顆電流模式 PWM 控制芯片，內置650V高壓功率MOSFET，芯片可以工作在綠色模式，以此來減小輕載時的損耗，提高整機的工作效率。

SP6639DFL 在啟動和工作時只需要很小的電流，可以在啟動電路中使用一個很大的電阻，以此來進一步減小待機時的功耗。

SP6639DFL 內置多種保護，包括逐周期限流保護（OCP），過載保護（OLP），過壓保護（VDD OVP），VDD過壓箝位，欠壓保護（UVLO），過溫保護（OTP）等，通過內部的圖騰柱驅動結構可以更好的改善系統的EMI特性和開關的軟啟動控制。

SP6639DFL采用SOP8封裝。

同步采用SP6516FD，SOP8封裝，內置MOS，耐壓60V；支持正負端整流，正端更好過EMI；

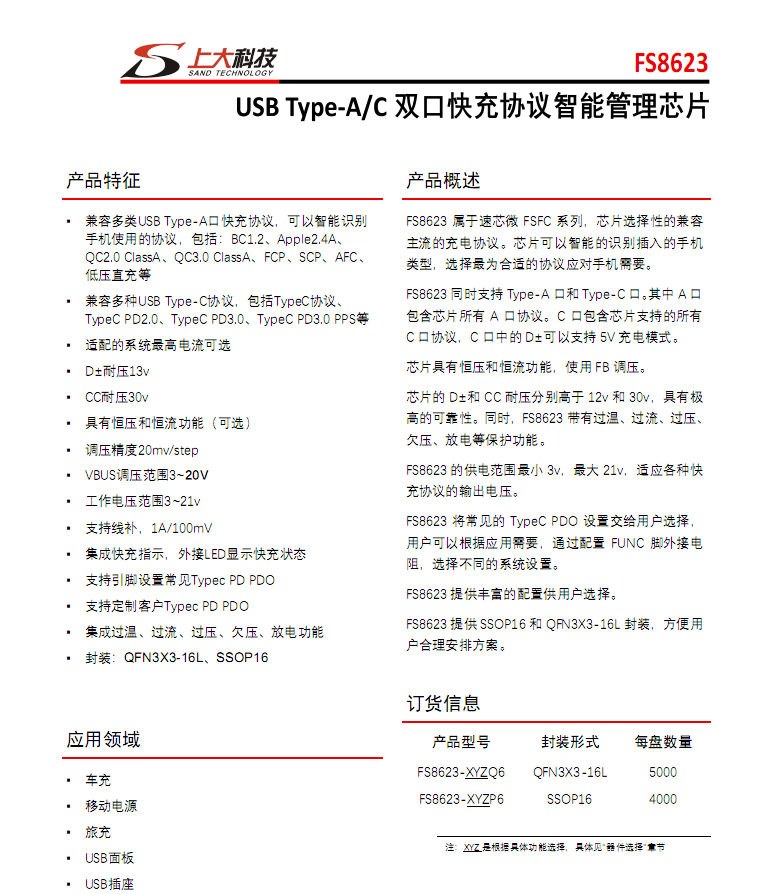

協議采用FS8623，支持18W-60W輸出功率，可定制開發；

      ?  兼容多類USB Type-A口快充協議，可以智能識別手機使用的協議，包括：BC1.2、Apple2.4A、QC2.0 ClassA、QC3.0 ClassA、FCP、SCP、AFC、低壓直充等

      ?  兼容多種USB Type-C協議，包括TypeC協議、TypeC PD2.0、TypeC PD3.0、TypeC PD3.0 PPS等

      ?  適配的系統最高電流可選

      ?  D±耐壓13v

      ?   CC耐壓30v

      ?  具有恒壓和恒流功能（可選）

      ?  調壓精度20mv/step

      ?  VBUS調壓范圍3~20V

      ?  工作電壓范圍3~21v

      ?  支持線補，1A/100mV

      ?  集成快充指示，外接LED顯示快充狀態

      ?  支持引腳設置常見Typec PD PDO

      ?  支持定制客戶Typec PD PDO

      ?  集成過溫、過流、過壓、欠壓、放電功能

      ?  封裝：QFN3X3-16L、SSOP16

20W-65W均可定制開發，C+A、C+C、單C；更多資料請與我們聯系！
